V02 - Anlagenbeschreibung
Niedrigere Energie-Kosten der Luftaufbereitung
Geringere Investition für Mediensysteme
Kreuzkontamination möglich
Flexible Umnutzung von Räumen eingeschränkt
Förderung großer Luftmengen
Abmessungen von Kanalnetz + Geräte
Hoher Raumbedarf

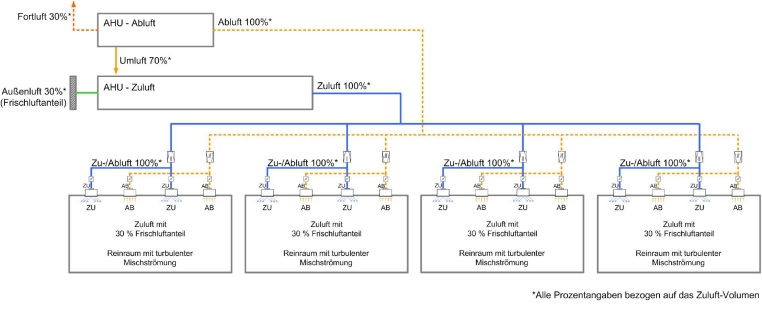

Die gesamte Aufbereitung der Zuluft erfolgt in einem zentralen RLT-Gerät. Das zentrale RLT- Gerät besteht aus einem Zuluft-/Mischluft- und einem Abluft-/Fortluftgerät.
Ausgehend von den RLT-Geräten wird die aufbereitete Zuluft über ein verzweigtes Kanalnetz zu den einzelnen Räumen geführt.
Mittels verschiedener Kanaleinbauten wird sichergestellt, dass jeder Raum mit der benötigten Luftmenge versorgt wird.
Die Einbringung der Zuluft in die Räume erfolgt mittels deckenbündig eingebauter Lufteinlässe mit Drallplatte und je nach Hygieneklasse mit integrierten Schwebstoff-Filtern. Die Erfassung der Abluft erfolgt über Luftauslässe in der Decke des Raumes. Mittels des an die Auslässe angeschlossenen Kanal-/Rohrnetzes wird die gesamte Raumabluft dem zentralen RLT-Gerät im Technikbereich zugeführt. Nach Mischung des Umluftanteils der Abluft mit der angesaugten Außenluft wird die verbliebene Fortluftmenge aus dem Gebäude gefördert.

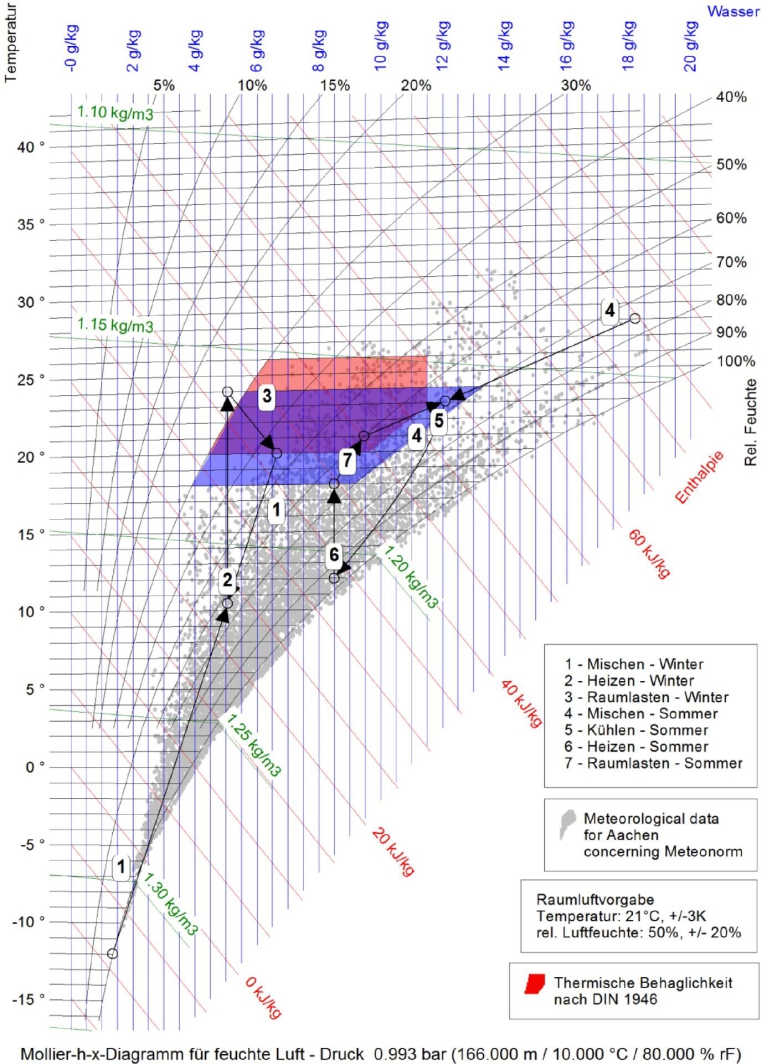

Die folgend aufgeführten Luftaufbereitungsfunktionen werden bedarfsweise in der Anlage vorgenommen:
Mischung
Heizen
Kühlen
Entfeuchten (durch Kühlung)
Nachheizen
Zuluft-Gerät (AHU) mit folgenden Baugruppen:
Jalousieklappe
Mischkammer
Vorfilter (z.B. der Klasse F7)
Vor-Erhitzer-Register
Schalldämpfer
Ventilator
Schalldämpfer
Kühlregister mit Kondensatwanne
Tropfenabscheider
Nach-Erhitzer-Register
Feinfilter (z.B. Klasse F9)
Ein Befeuchtung ist in den meisten Fällen nicht erforderlich und wird deshalb hier nicht berücksichtigt.
Abluft-Gerät mit folgenden Baugruppen
Vorfilter (z.B. der Klasse F7)
Schalldämpfer
Ventilator
Schalldämpfer
Mischkammer
Jalousieklappe auf der Fortluftseite
